Année de fab. 2019, et assemblé avec ses annexes en 2020.
L'objectif de cette centrifugeuse peut être:
• de débarrasser un liquide de ses particules solides,
• de séparer deux liquides insolubles l'un dans l'autre et de densités différentes, en se débarrassant en même temps des solides présents,
• de séparer et de concentrer les particules solides d'un liquide.
Il peut fonctionner en tant que concentrateur et purificateur.
Ce séparateur est conçu pour fonctionner en mode concentration sur un mélange eau+huile.
Concentrateur : régénération des fluides de coupe et de liquide de lavage
Purificateur : purification des huiles
Données générales de dimensionnement de l'équipement:
• Température d’entrée du mélange : 60°C
• Pression d’aspiration entre 0,2 bar et 1bar
• Débit entrée entre 0,3 l/s et 0,5 l/s
• Débit d’huile entre 0,01 l/s et 0,03 l/s
• Viscosité de l’huile à 40°C entre 12 mm²/s et 35 mm²/s
• Masse volumique de l’huile à 60°C inférieure à celle de l’eau
- Débit maximum : 1800 l/h
- Température de centrifugation : 60°C à 80 °C
- Type de bol : à décharge automatique des solides
- Volume de la chambre à boues : 0.6 l
- Mode de fonctionnement : concentrateur (déshuilage)
- Accélération centrifuge : 10 300 g
- Reprise du liquide épuré : turbine centripète
- Hauteur de refoulement : 30 m maximum
Reprise de la phase huile : sortie gravitaire
- Puissance moteur : 2.2 kW
- Jeu d’outils : 1 jeu fourni
- Pièces de rechange : 1 kit intermédiaire (2000 h)
Ce module ne comprend pas de pompe d’alimentation ni de débitmètres.
Il est livré sans automate ni coffret de puissance. Un descriptif détaillé du besoin est fourni sous forme de cahier des charges électrique + automatisme.

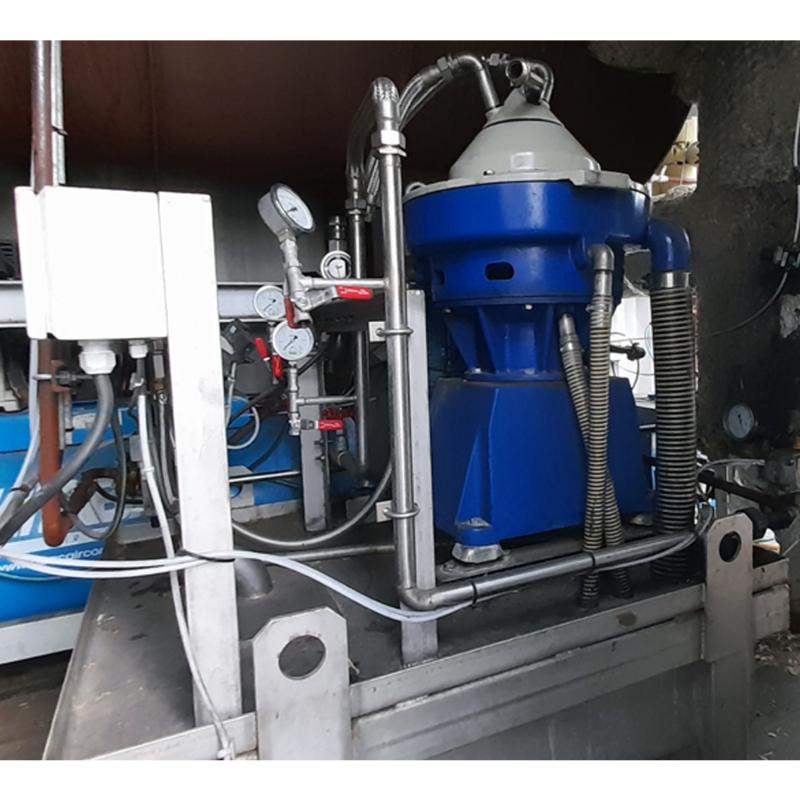

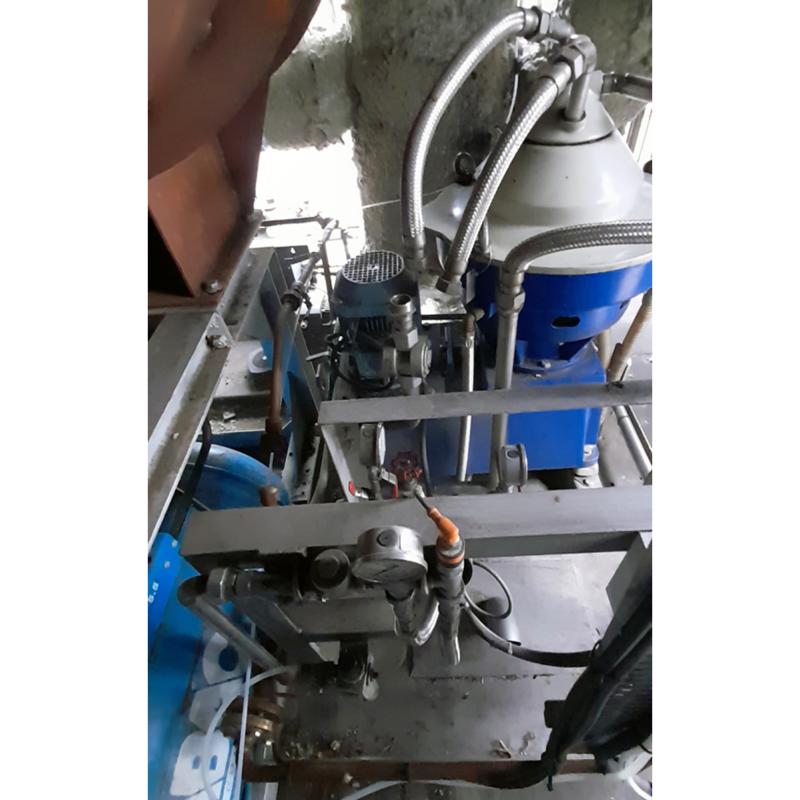

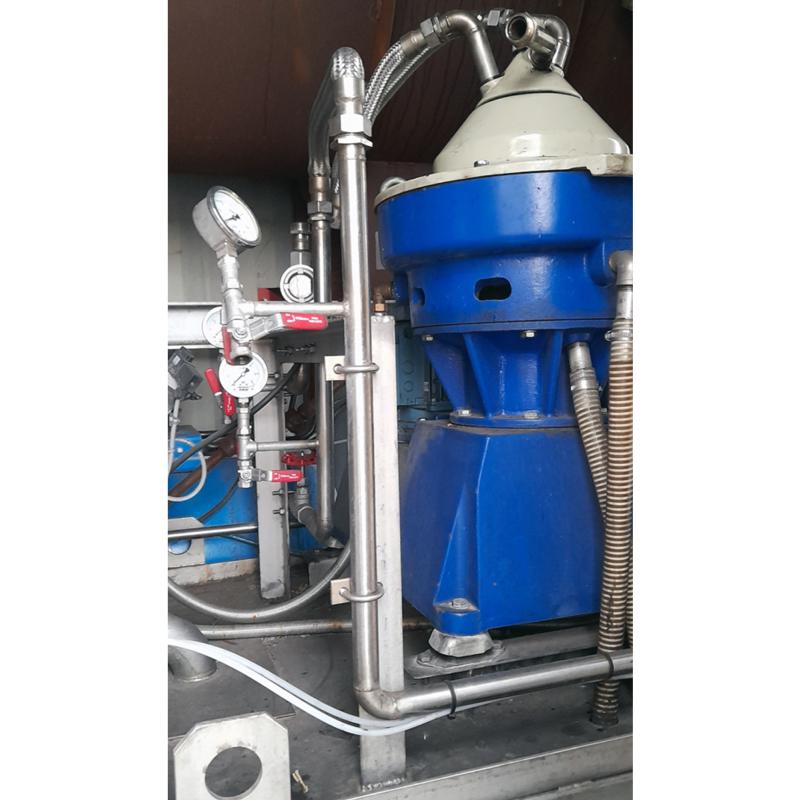

Composition d’un module :
- 1 châssis en inox 304L formant une gatte de réception des égouttures
- 1 trappe de visite sur le dessus pour accès caisse à boues
- 1 évent de caisse à boue
- 1 trop-plein caisse à boue sortie filetée mâle 1″1/4
- 1 pompe à boues à membranes pneumatique sortie ½’’
- 2 capteurs à lames vibrantes caisse à boues (niveaux haut et bas)
- 4 oreilles de levage pour la manutention de l’ensemble
- 4 platines de fixation au sol soudées trous Ø 14
- 1 robinet tournant avec actionneur pneumatique en entrée de produit à traiter
- 1 prise d’échantillon sur la ligne d’alimentation du séparateur
- 1 clapet anti-retour inox sur la sortie produit
- 1 bloc électrovannes d’eau de manœuvre en inox, pression 2 à 6 bars
- 1 pressostat contrôle pression d’eau de manœuvre

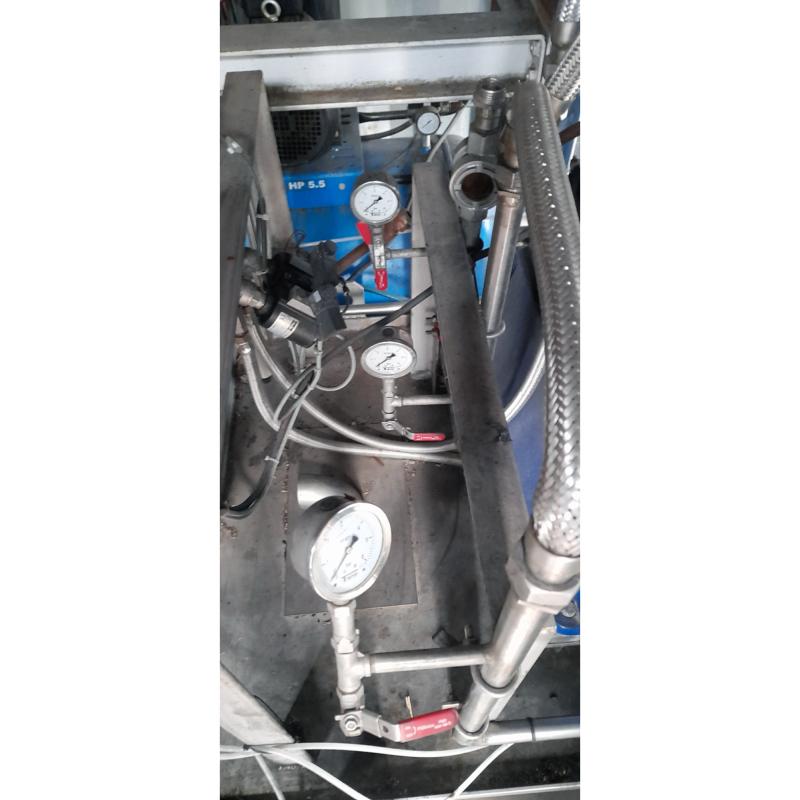

- 1 manomètre de contrôle pression d’eau
- 2 manomètres de contrôle pression entrée et sortie produit
- 1 ensemble de robinetterie nécessaire au fonctionnement en inox 304L
- 1 ensemble de tuyauterie et raccords en inox 304L
- 1 ensemble de supports en inox 304L pour les accessoires
- 1 ensemble de visserie et colliers de fixation
Dimensions :
Longueur : 1.10 m
Largeur : 0.9 m
Hauteur : 1.80 m
Doc. tech. sur demande
